Вертикальный и горизонтальный воздухосборник А1И

Назначение

Воздухосборник А1И (горизонтальный и вертикальный) устанавливаются на трубопроводах внутренних систем отопления перемещающих теплоноситель и предназначены для централизованного сбора воздушных скоплений, движущихся в потоке. Также воздухосборники А1И предназначены для уменьшения колебания давления в воздухопроводах и для создания запаса воздуха, также могут использоваться в качестве ресиверов.
Установка вертикального и горизонтального воздухосборника А1И

Воздухосборник А1И горизонтальный устанавливается в наивысшей точке системы на горизонтальных участках трубопроводов, а воздухосборник А1И вертикальный – в наивысших точках вертикальных трубопроводов (главных стояков).
Технические характеристики

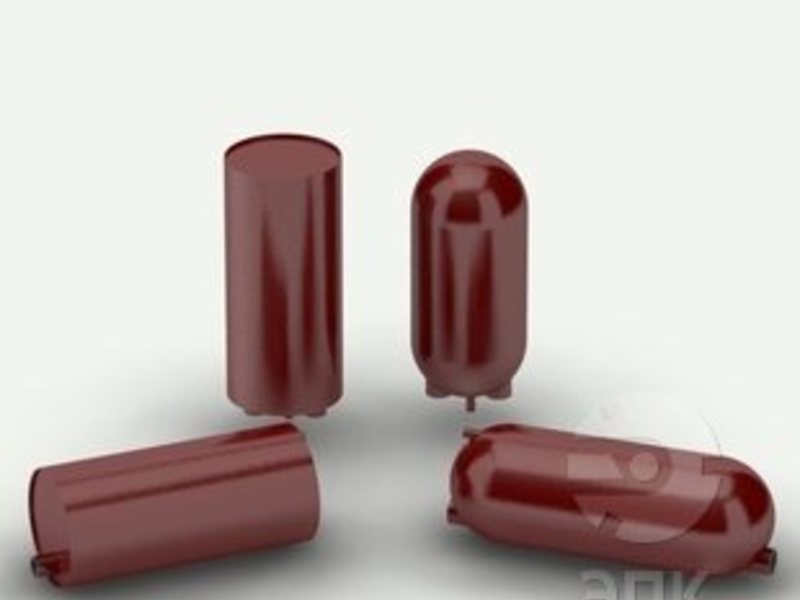

Проточные воздухосборники горизонтальные и вертикальные воздухосборники типа А1И изготавливаются по типовым сериям 5. 903-20 (2) с эллиптическими и плоскими днищами. Рабочее давление 0, 6 и 1, 2 МПа. Температура теплоносителя до 150 градусов Цельсия.
